彩色光纤热缩管

产品描述

参数

产品参数

光纤热熔管（又名光纤热缩管）

由热缩管、热熔管（EVA热熔胶或对光纤和热缩管具有很好粘合作用的其他材质）和定位棒（金属棒、陶瓷棒、石英棒或者新型材料加工而成的定位棒）组成的光纤接续保护元件。可以加热收缩在光纤（单芯、带状、皮线）管线上，起到安全防护的绝缘效果。

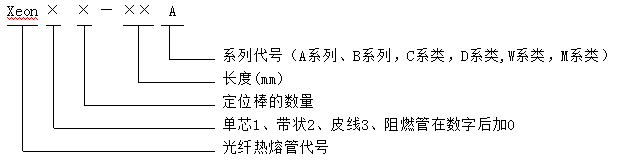

1 型号标注方法

示例：

Xeon11-60A 表示长度60mm单芯光纤热熔管A系列；Xeon101-60D表示长度60mm阻燃单芯光纤热熔管D系类；

Xeon302-60A表示长度60mm双针阻燃皮线光纤热熔管A系类。

2 基本参数与尺寸

热熔管基本参数与尺寸见表1和表2。

5.1外观

5.1.1 整体外观整洁，无水痕、油渍，零部件完好，无肉眼可见的气孔和龟裂，联结紧固、无缺损、无明显凹凸不平，竹节状。

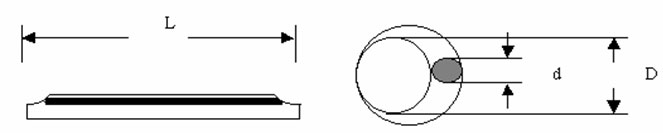

5.1.2 定位棒短于外管4mm以上两端预收缩见图1（或者全部预收缩）。

5.1.3 热熔管2根定位棒时两端可以不预收缩，采用比管短1毫米至2毫米之间的定位棒。

5.1.4 热熔管2根定位棒时，2根定位棒要平行，并和热熔管中心点形成3点一线。

5.2 尺寸

热熔管的尺寸规格应符合表1和表2的规定。

5.3 收缩性能

5.3.1 热熔管的完全收缩后纵向变化率应不大于±10％。

5.3.2 热熔管外管完全收缩后的径向收缩率应不小于50％。

5.3.3 热熔管外管完全收缩后壁厚不均匀度应不大于30％。

5.4 物理性能和电气性能

热熔管物理性能和电气性能应符合表3规定的要求。

5.5 阻燃性能

燃烧时间不应超过60s，离火后试样在15s内熄灭。

6 环保指标要求

热熔管的环保指标应符合表4规定。

7 使用条件

7.1 连续使用的环境温度：-40℃～70℃。

7.2 起始收缩温度 70℃；最低完全收缩温度 120℃。

扫二维码用手机看

表1 光纤热熔管基本参数与尺寸 XX代表长度，单位毫米

表2 阻燃光纤热熔管基本参数与尺寸单位毫米

表3 产品在物理性能和电气性能

表4 热熔管的环保指标

环境物质	含量	测试方法
氟（F）	≤200 PPm	EN 14582
氯(C1)	≤900 PPm	EN 14582
溴（Br）	≤900 PPm	EN 14582
碘（I）	≤200 PPm	EN 14582
镉（Cd）	≤5 PPm	IEC 62321
铅(Pb)	≤90 PPm	IEC 62321
铬(cr6+)	≤5 PPm	IEC 62321
汞(Hg)	≤5 PPm	IEC 62321
注：当用户要求时，经供需双方一致同意，委托具有资质的第三方，对该环保指标进行检测。
